czujka optyczna 0,8m

Czujka optyczna 0,8m - Bez maskownicy

Dane techniczne

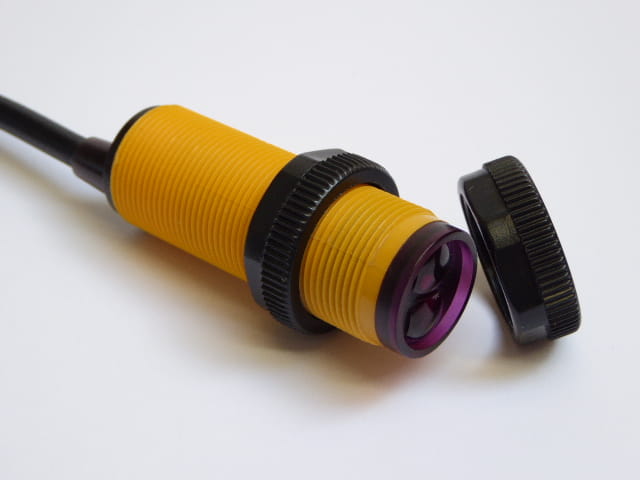

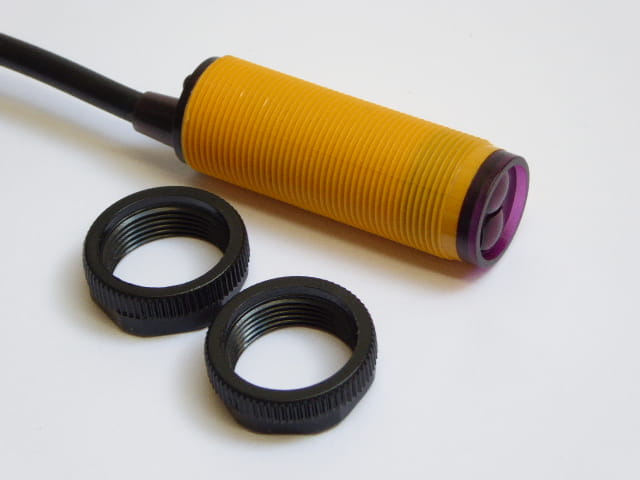

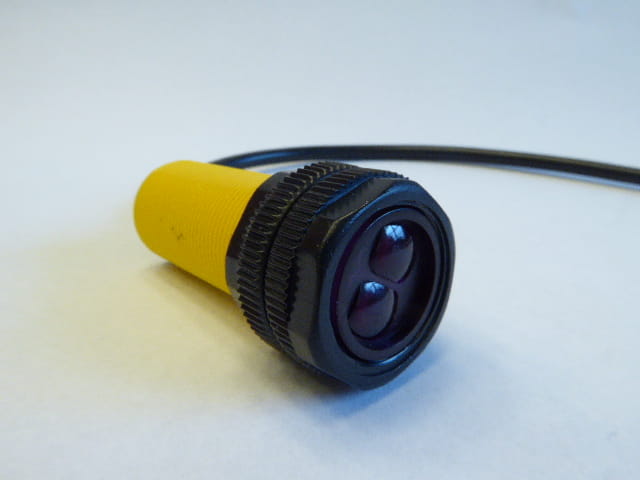

• Klasyczna czujka optyczna (odbiciowa zbliżeniowa) o przekroju koła.
• Wymiary: średnica 18mm - bez czarnego pierścienia montażowego, długość 55mm.
• Zasięg wg danych katalogowych - do 80 cm (realnie dla nóg: 50 cm).
• Regulowana czułość - regulacja małym płaskim śrubokrętem na tyle czujki (potencjometr wieloobrotowy).

Zastosowanie

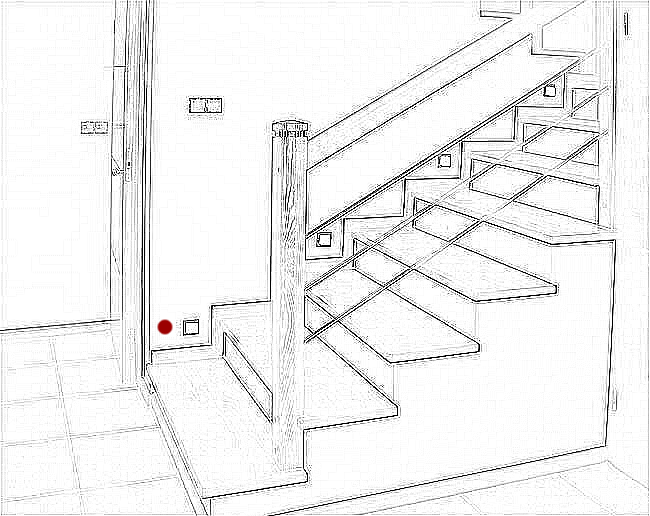

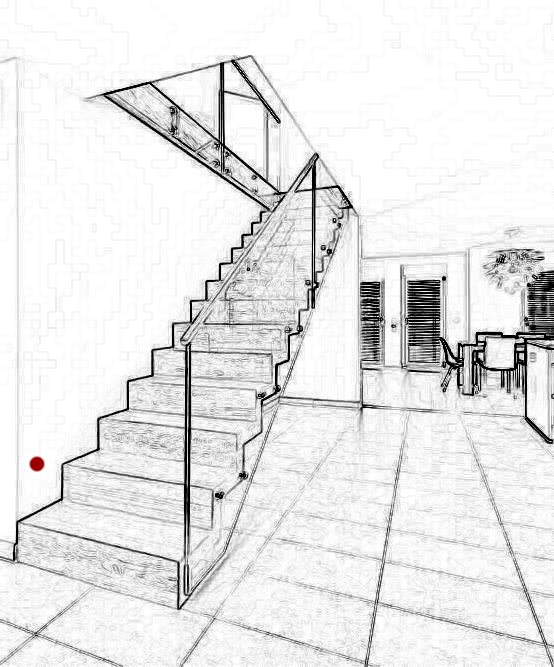

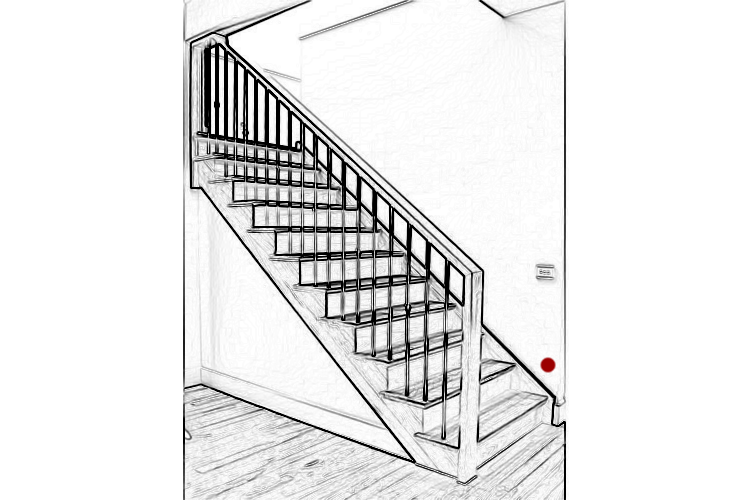

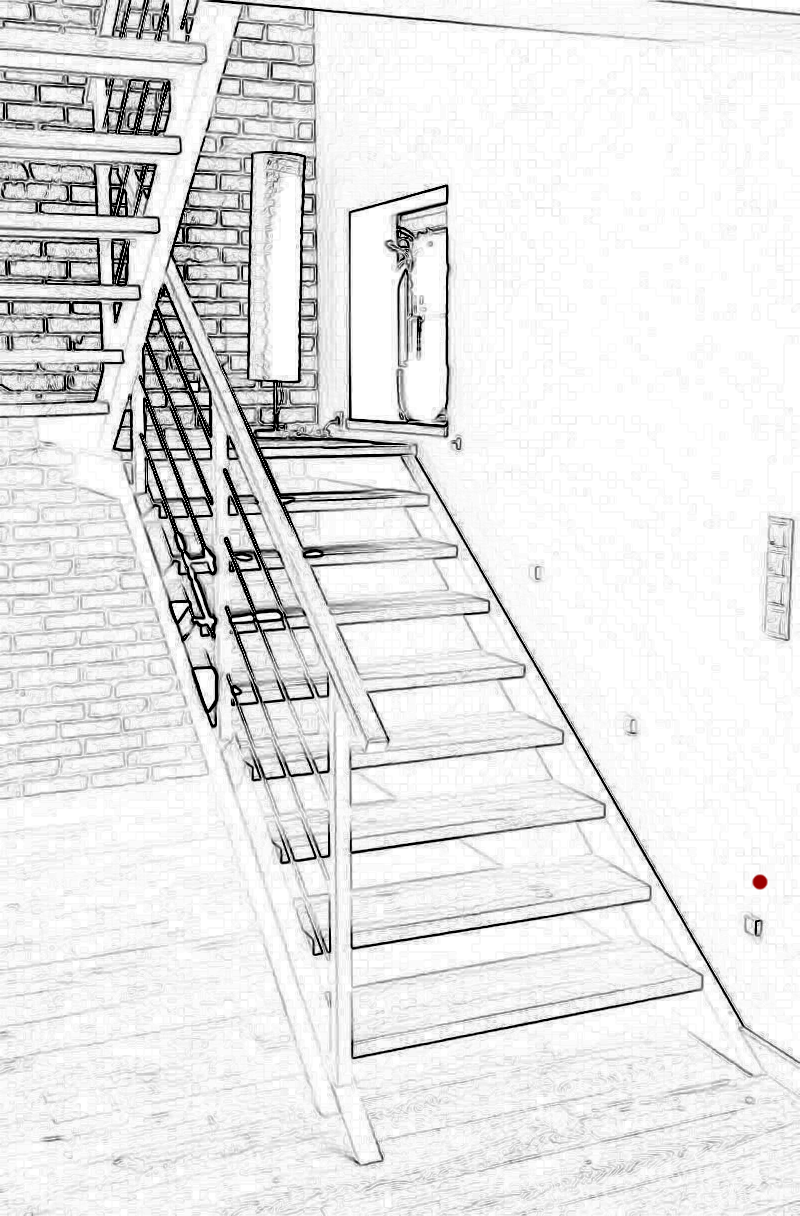

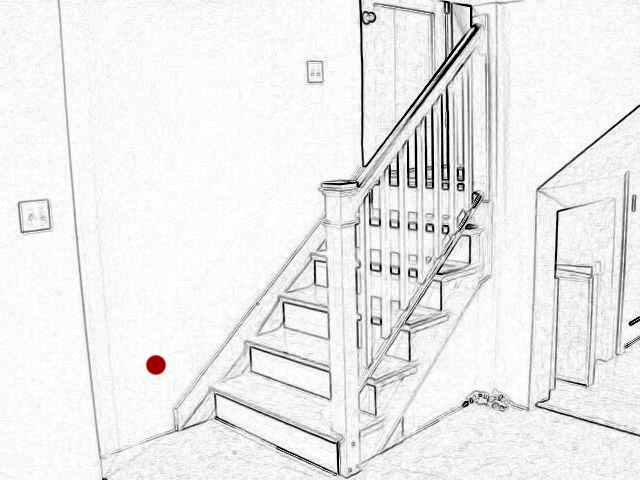

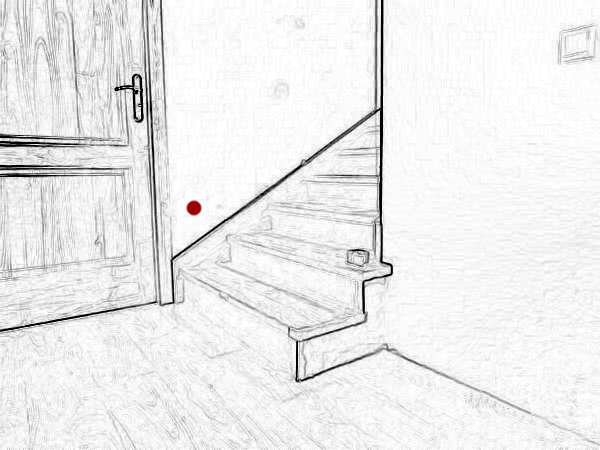

Czujka optyczna wraz ze sterownikiem schodowym sprawdzi się przy tzw. schodach otwartych, gdzie przestrzeń po jednej stronie nie jest ograniczona ścianą.

Mimo, iż katalogowo czujniki mają zasięg do 80cm, jednak w testach praktycznych nogi wykrywają realnie z odległości do 50cm. Nie ma w nich możliwości  regulacji zasięgu, a jedynie czułości. Z tego względu zalecane są na wąskie schody, ograniczone ścianą tylko z jednej strony (otwarte). Ponadto na przeciwko miejsca montażu czujnika, w odległości 1,5-2m NIE może być żadnych przeszkód, zwłaszcza dużych jasnych powierzchni typu ściana. Czujniki te działają na zasadzie odbicia wiązki (nadajnik i odbiornik w jednej obudowie). Praca na niskiej czułości (aby nie wykrywały ściany na przeciwko) sprawia problemy z wykrywaniem nóg osoby wchodzącej na schody, zwiększenie czułości powoduje zaś, że poza wykrywaniem nóg wykrywane są również duże jasne obiekty (np. ściany), oddalone od czujnika o więcej niż 80cm (gdyż dobrze odbijają wiązkę)

Regulacja czułości

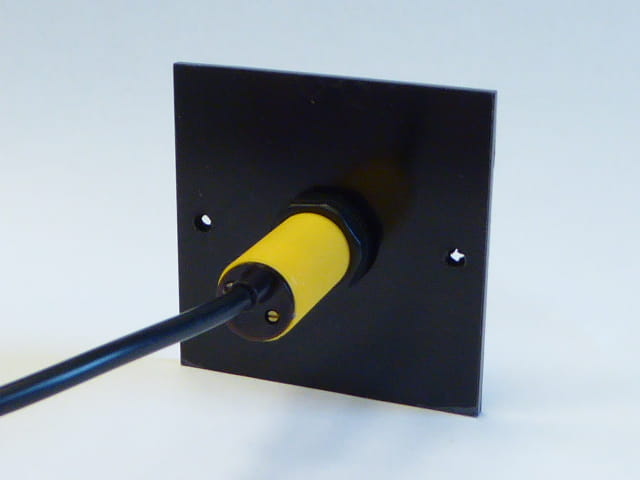

Do regulacji czułości czujki optycznej standardowej służy mały potencjometr umieszczony na tyle czujki. Należy pamiętać, iż jest to potencjometr wieloobrotowy. Zazwyczaj wystarczy delikatne przekręcenie potencjometru, aby wyregulować czułość, jednak w niektórych przypadkach konieczne może być wykonanie nawet kilku pełnych obrotów potencjometrem.

Zmniejszanie czułości - obrót w lewo (przeciwnie do wskazówek zegara)

Zwiększanie czułości - obrót w prawo (zgodnie z ruchem wskazówek zegara)

Z tyłu czujki znajduje się również kontrolna dioda LED - świeci ona w chwili, kiedy czujka wykrywa przeszkodę.

Montaż

Optymalna wysokość montażowa dla tego typu czujek współpracujących ze sterownikiem schodowym to minimum 30cm nad podłogą.

Czujkę można zabudowywać dowolnie. Minimalny wymagany otwór montażowy: średnica 20mm, długość 60-65mm.

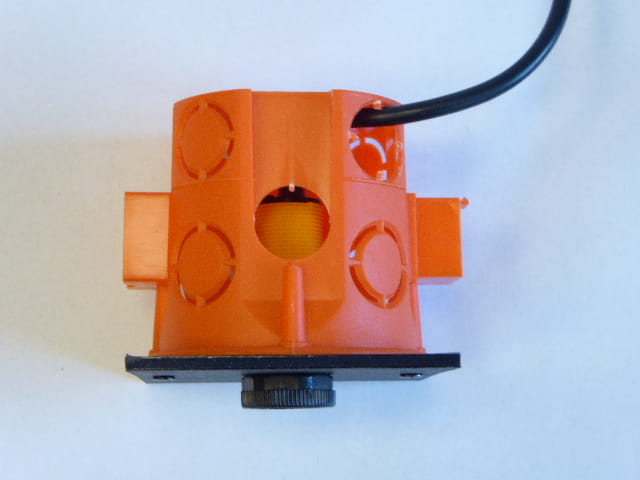

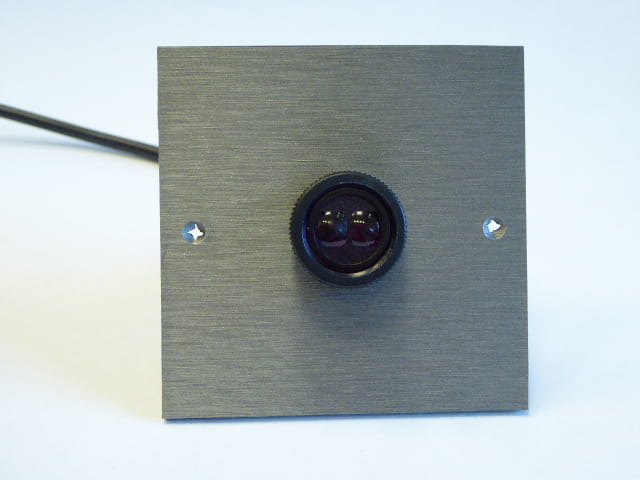

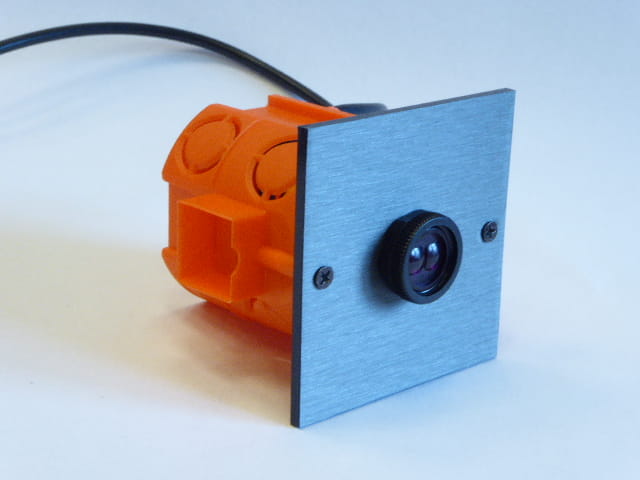

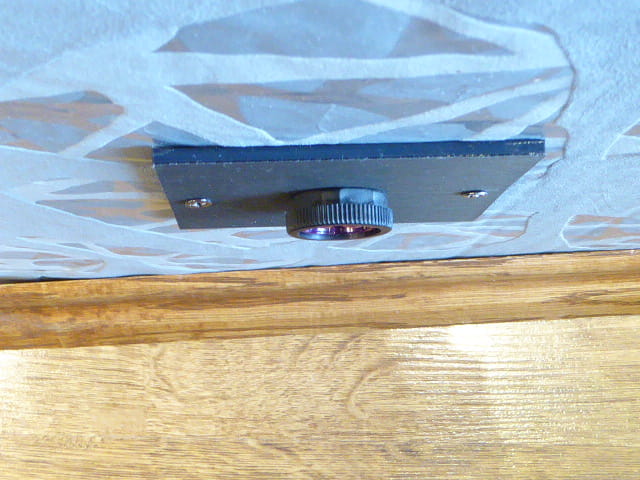

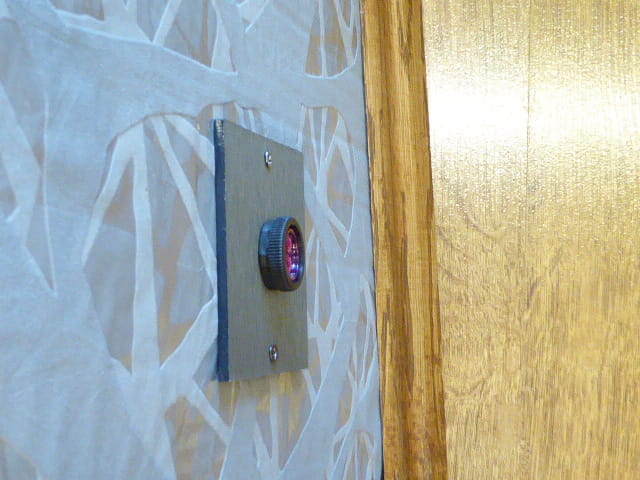

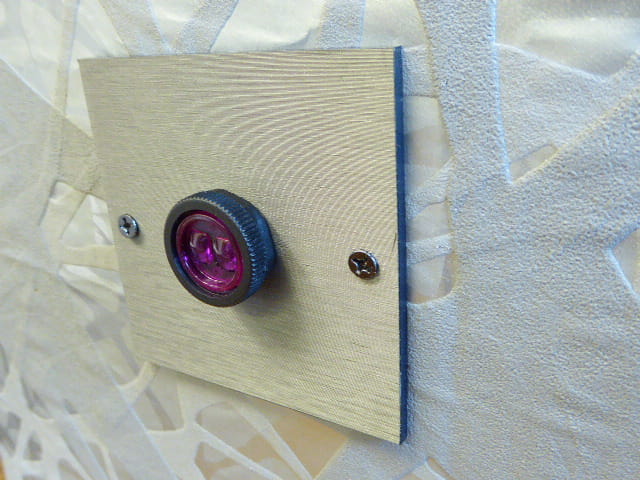

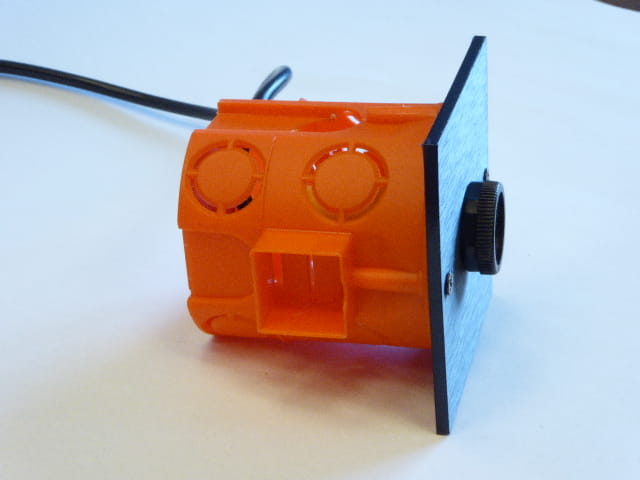

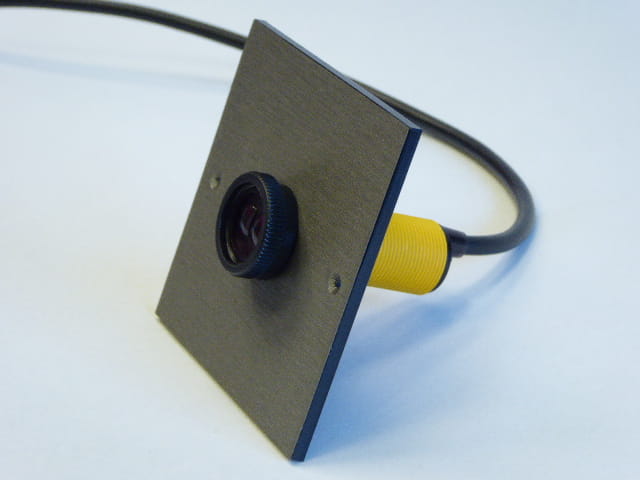

Naszym klientom proponujemy jednak prosty montaż czujki w głębokiej puszcze podtynkowej, z  zastosowaniem dedykowanej maskownicy. Maskownice mają wymiary 75x75mm oraz grubość 3mm, co sprawia, że ładnie zakrywają puszkę montażową, a jednocześnie niewiele odstają od ściany. W maskownicach są trzy otwory: centralny, przeznaczony do zamocowania czujki optycznej (poprzez przykręcenie za pomoca czarnych pierścieni), oraz dwa boczne, o rozstawie około 60mm, umożliwiające przykręcenie maskownicy wraz z czujką do puszki montażowej.

Czujka posiada wyprowadzenie przewodów w trzech kolorach:

• brązowy - "+ zasilania" - podłlączany do wyjścia +5V sterownika schodowego
• niebieski - "- zasilania" - podłączany do zacisku masy (GND) sterownika schodowego
• czarny - "wyjście sygnałowe" - podłączany do zacisku PD/ PG sterownika schodowego

Opcjonalna maskownica

Maskownice dostępne są w czterech wersjach materiałowych i kilku wersjach kolorystycznych:

• plexi - czarna i biała
• plexi z foliowym frontem imitującym aluminium szczotkowane - biała + aluminium jasne lub czarna + aluminium ciemne
• DIBOND (aluminium-PE-aluminium) - w kolorze sczotkowanego srebra oraz czarna
• surowa sklejka brzozowa - bejcowanie/ lakierowanie na dowolny kolor we własnym zakresie
