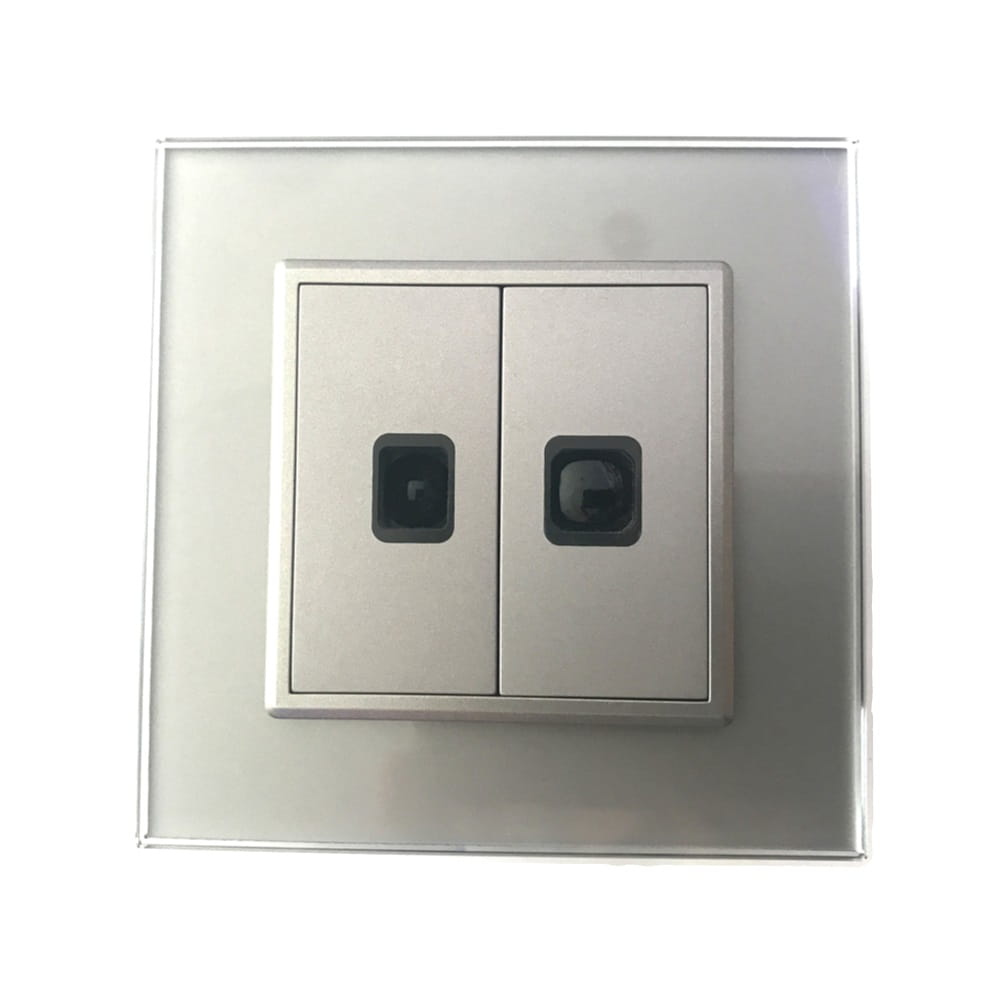

Czujnik ruchu pir schodowy 24V , 12V DC sterownik Livolo

Dostępność: na wyczerpaniu
Wysyłka w: 24 godziny
Cena: 299,99 zł 299.99
ilość szt

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: LIVOLO
Kod produktu: C4BE-74964_20181030155228
Pin It

Opis

Jednokanałowy sterownik oświetlenia LED z czujnikiem optycznym Sharp



Budowa i opis
① Analogowy czujnik optyczny Sharp. Kolory przewodów łączących czujnik ze sterownikiem mogą różnić się od
przedstawionych poniżej na rysunku
② Mikroprocesorowy 1-kanałowy sterownik oświetlenia LED. Sterownik dostarczany klientowi posiada jeszcze czarną
termokurczliwa warstwę zabezpieczającą elementy elektroniczne – nie należy jej usuwać.

a – potencjometr trybu działania/ regulacji czasu świecenia i wygaszania oświetlenia LED
b – potencjometr regulacji zasięgu czujnika Sharp
c – „–” minus zasilania
d – „out” wyjście sterowania LED
e – „+” plus zasilania (+12V DC)
f – niebieska kontrolna dioda LED zasięgu czujnika Sharp


Zasada działania
Sterownik 1-kanałowy z czujnikiem optycznym Sharp przewidziany jest do sterowania jednym obwodem oświetlenia LED. „Out”
funkcjonuje jako otwarty dren z obciążalnością do 3A lub do 5A - w zależności od wersji. Maksymalną moc podłączanego
oświetlenia, dla typowego napięcia 12V DC i 24V DC zamieszczono w tabelce „Dane techniczne”.

Po otrzymaniu sygnału z czujnika sterownik załącza podłączone źródła światła – wszystkie na raz. Dostępne są 3 tryby pracy:





Schemat podłączania 1-kanałowego sterownika oświetlenia LED z czujnikiem optycznym
Sharp
UWAGA: Na schematach przedstawiono wersję zasilaną napięciem 12V DC. Jeśli posiadasz wersję zasilaną napięciem 24V DC, zwróć uwagę na podpięcie
odpowiedniego zasilacza w miejsce zasilacza 12V!

1) Umiejscowienie wejść i wyjść ( - , out, +) na złączu zaciskowym sterownika jednokanałowego

  •  Złącze znajduje się na przeciwległym końcu sterownika niż miejsce połączenia z czujką. Przewody należy przykręcać
    przy użyciu dopasowanego śrubokrętu, bez użycia nadmiernej siły


2) Ogólny schemat łączenia elementów systemu sterowanego oświetlenia LED inicjowanego sygnałem z czujników Sharp,
przy zastosowaniu JEDNEGO sterownika 1-kanałowego

  •  źródła światła LED podłącza się między +12V a out

a) przykładowe łączenie w przypadku stosowania jednego źródła światła/ krótkiego odcinka taśmy LED



b) opcja zasilenia taśmy LED z dwóch stron – rozwiązanie przydatne w przypadku podłączania długich fragmentów
taśmy LED. Pozwala uniknąć efektu spadku napięcia na taśmie i jej słabszego świecenia na odleglejszym krańcu, jak
ma to miejsce przy zasilaniu jednostronnym:



c) przykładowe łączenie w przypadku stosowania kilku źródeł światła/ taśm LED:



d) w przypadku podłączania kilku fragmentów taśmy LED o znacznej długości każdy, warto zasilić taśmy z obu krańców:



3) Ogólny schemat łączenia elementów systemu sterowanego oświetlenia LED inicjowanego sygnałem z czujników Sharp, przy zastosowaniu DWÓCH sterowników 1-kanałowych

  •  źródła światła LED podłącza się między +12V a out
  •  w przypadku zastosowania dwóch sterowników (np. na dwóch krańcach schodów/ korytarza itp.) źródła światła LED
    podłącza się równolegle do wyjść dwóch sterowników
  • w związku z zastosowaną technologią wygaszania płynnego w wyjątkowych sytuacjach można zaobserwować efek
    delikatnego pulsowania oświetlenia podczas wygaszania. Wyjątkowa sytuacja to np. taka, kiedy dwa sterowniki 1
    kanałowe podłączone równolegle, zostaną uruchomione jednocześnie (lub w zbliżonym czasie) i jednocześnie będą
    wygaszały oświetlenie (czyli np. dwie osoby poruszające się w przeciwnym kierunku w tym samym czasie aktywują
    czujniki znajdujące się na górze i dole schodów, co sprawi, że każdy ze sterowników w tym samym czasie wysteruje
    oświetlenie do zapalania, świecenia i wygaszania).
    Efekt nie wystąpi przy użytkowaniu „normalnym”, tj. wtedy, kiedy najpierw zadziała jedna czujka, a po kilku
    sekundach druga czujka (opuszczanie schodów).



a) Dwa sterowniki i jedno źródło światła LED/ krótki fragment taśmy LED – zasilanie jednostronne:



b) Dwa sterowniki i jeden fragment taśmy LED o znacznej długości – zasilanie dwustronne:



  c) Dwa sterowniki i kilka źródeł światła LED/ krótszych fragmentów taśmy LED (jeden obwód) – zasilanie jednostronne:





d) Dwa sterowniki i kilka długich taśm LED (jeden obwód) – zasilanie dwustronne:



Regulacja zasięgu czujnika optycznego Sharp
Analogowy czujnik optyczny Sharp katalogowo wykrywa obiekty znajdujące się w odległości od 20 do 150 cm. Zasięg czujnika
reguluje się przy pomocy potencjometru obrotowego „zasięg” (Rysunek 1, element b), znajdującego się bezpośrednio na płytce
1-kanałowego sterownika oświetlenia LED:

  • obrót potencjometru zgodnie z ruchem wskazówek zegara powoduje zwiększenie zasięgu czujnika
  • obrót w kierunku przeciwnym do ruchu wskazówek zegara – zmniejszanie zasięgu.

Zmiany położenia potencjometru należy dokonywać delikatnie, dopasowanym wielkością płaskim śrubokrętem.

UWAGA: Każdorazowo po zmianie położenia potencjometru należy zresetować zasilanie sterownika, aby nowe ustawienia
zostały wprowadzone do pamięci!
Niebieska kontrolna dioda LED zasięgu wykrywania (Rysunek 1, element f) służy do wizualizacji odległości wykrywanego obiektu
od czujnika. Im bliżej czujnika znajduje się wykrywany obiekt, tym intensywniej (jaśniej, z większym natężeniem) świeci dioda. W
miarę oddalania wykrywanego obiektu od czujnika natężenie światła diody LED maleje (dioda ściemnia się, świeci słabiej)



Wybór trybu pracy sterownika/ regulacja czasu wygaszania sterowanego oświetlenia LED
Do wyboru trybu pracy służy potencjometr obrotowy „czas” (Rysunek 1, element a), znajdujący się bezpośrednio na płytce 1-
kanałowego sterownika oświetlenia LED. W sterowniku do wyboru są 3 tryby pracy, opisane wcześniej w „zasadach działania”,
każdy z nich dostępny po ustawieniu potencjometru w innej pozycji:

UWAGA: Każdorazowo po zmianie położenia potencjometru należy zresetować zasilanie sterownika, aby nowe ustawienia
zostały wprowadzone do pamięci!
W przypadku TRYBU NORMALNEGO użytkownik ma możliwość ustawienia czasu trwania świecenia oraz wygaszania. Służy do
tego potencjometr „czas” – należy pamiętać, aby regulując czas w trybie normalnym, nie ustawić potencjometru w żadnym ze
skrajnych położeń, gdyż spowoduje to przejście sterownika do tryby płynnego prostego lub wydłużonego.
Czas trwania świecenia jest algorytmicznie powiązany z czasem trwania wygaszania. Nie ma możliwości regulacji każdego z tych
czasów niezależnie

UWAGA: Każdorazowo po zmianie położenia potencjometru należy zresetować zasilanie sterownika, aby nowe ustawienia
zostały wprowadzone do pamięci!
