czujka ruchu schodowa mini PIR

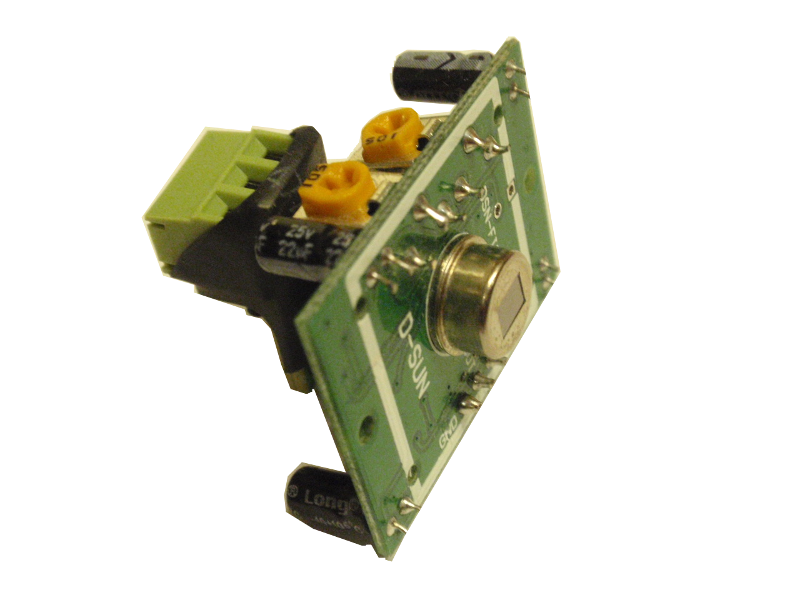

Czujka mini PIR - Bez maskownicy

Charakterystyka czujki mini PIR

Czujka mini PIR to jedna z najchętniej stosowanych czujek (o ile warunki na schodach na to pozwalają). Jest ona tania, a jednocześnie skutecznie wykrywa ruch.

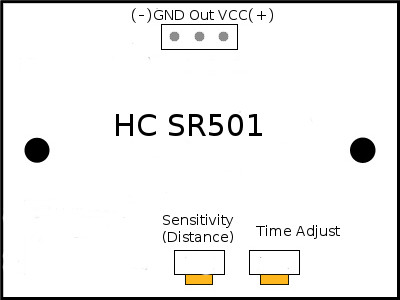

Na czujce mini PIR znajdują się dwa potencjometry:

• T (time) - służy do regulacji czasu załączenia. Zalecane ustawienie minimalne - lewe skrajne położenie potencjometru.
• S (sensitivity) - służy do regulacji czułości. Zazwyczaj sprawdza się środkowe położenie potencjometru. W razie potrzeby czułość można zwiększyć/ zmniejszyć.

Czujka mini PIR sprzedawana jest  z małym dodatkowym elementem, tzw. adapterem. Jest on niezbędny do prawidłowej współpracy czujki ze sterownikami oświetlenia schodów Nowoster (za wyjątkiem modeli dedykowanych do czujek PIR, np. wersja sterownika 11-17k LCD). Adapter pełni trzy funkcje, jednak to pierwsza jest istotą jego działania:

1. odwracanie logiki działania czujki mini PIR (typ HC-SR501 lub zamiennik)
2. ułatwienie montażu przewodów - adapter posiada złącze zaciskowe. Opis wejść umieszczony jest na płytce adaptera (- out +).
3. niwelowanie wpływu ewentualnych zakłóceń.

Wymiary czujnika schodowego mini PIR (długośćxszerokośćxgłębokość):

• z soczewką Fresnela (kopułką), bez adaptera: 25mmx33mmx25mm
• z soczewką Fresnela (kopułką), z adapterem: 25mmx33mmx40mm
• bez soczewki Fresnela (kopułki), bez adaptera: 25mmx33mmx15mm
• bez szoczewki Fresnela (kopułki), z adapterem: 25mmx33mmx30mm
• z dołączoną czarną tulejką zamiast soczewki Fresnela (kopułki), z adapterem: 25mmx33mmx45mm

Czujki mini PIR sprawdzą się najlepiej na schodach, które znajdują się między dwiema ścianami. Zasięg czujek PIR jest duży, sięga 7-8 metrów. Wskazane więc jest, aby naprzeciw miejsca montażu czujki znajdowała się przeszkoda (najlepiej ściana), która ograniczy pole widzenia czujki.

Inną, dobrze sprawdzającą się opcją jest montaż czujek mini PIR na suficie, skierowanych w dół. Działają one wtedy na zasadzie kurtyny, ich obszar widzenia ma kształt zbliżony do stożka. Tak umiejscowione czujki radzą sobie z wykrywaniem ruchu na schodach, których dolne stopnie wysunięte są przed ścianę.

Specyfiką piroelektrycznych czujników ruchu jest czas potrzebny na tzw. ustabilizowanie tła. W przypadku zastosowania czujki mini PIR wraz ze sterownikiem schodowym, należy pamietać, iż bezpośrednio po załączeniu zasilania systemu oświetlenia czujniki bedą w fazie stabilizacji tła. Mogą one w tym czasie podawać fałszywe sygnały, tzn. wzbudać się (wykrywać ruch), mimo, iż nikt nie wchodził na schody. Czas potrzebny na stabilizację po podaniu zasilania to zazwyczaj około 1 minuty. Bardziej zaawansowane modele naszych sterowników oświetlenia LED mają funkcję opóźnienia startu. Umożliwia ona okreslenie czasu na stabilizację czujek - w tym czasie sygnał podawany z czujników mini PIR jest ignorowany przez sterownik i oświetlenie na schodach nie jest załączane.

Sposób montażu czujki ruchu na schodach

Montaż czujki z kopułką - soczewką Fresnela

Czujniki schodowe mini PIR mogą być stosowane z oryginalną soczewką Fresnela (biała kopułka widoczna na czujce na zdjęciu). Mają one wtedy szeroki kąt widzenia.

Montaż czujki mini PIR z maskownicą

Wykorzystując czujkę w systemie oświetlenia schodów często wymagane jest ograniczenie jej kąta widzenia. W przypadku czujek mini PIR można to uzyskać demontując oryginalną soczewkę Fresnela i stosując tulejki i maskownice.

Maskownice do czujek mini PIR należy dokupić osobno. Posiadamy w ofercie następujące rodzaje maskownic:

• maskownice plexi 2-3mm grubości 75mmx 75mm, 3- i 5-otworowe: białe oraz czarne (zabezpieczone obustronnie folią ochronną), do montażu na puszce podtynkowej fi60mm
• maskownice drewniane 75mmx75mmx3mm 3-otworowe: surowa sklejka brzozowa (bejcowanie/ lakierowanie na dowolny kolor we własnym zakresie), do montażu na puszce podtynkowej fi60mm
• maskownice DIBOND (płyta warstwowa aluminium-tworzywo-aluminium) 75mmx75mmx2mm, 3- i 5-otworowe: kolor aluminium szczotkowane  (zabezpieczone jednostronnie folią ochronną, druga strona szara), do montażu na puszce podtynkowej fi60mm
• mini maskownice plexi 50mmx50mm, grubość 2mm, 1-otworowe: białe oraz czarne, montaż we własnym zakresie na klej/ tasmę dwustronną
• mini maskownice drewniane 45mmx45mm, grubość 3mm, 1-otworowe: surowa sklejka brzozowa, montaż we własnym zakresie na klej/ taśmę dwustronną

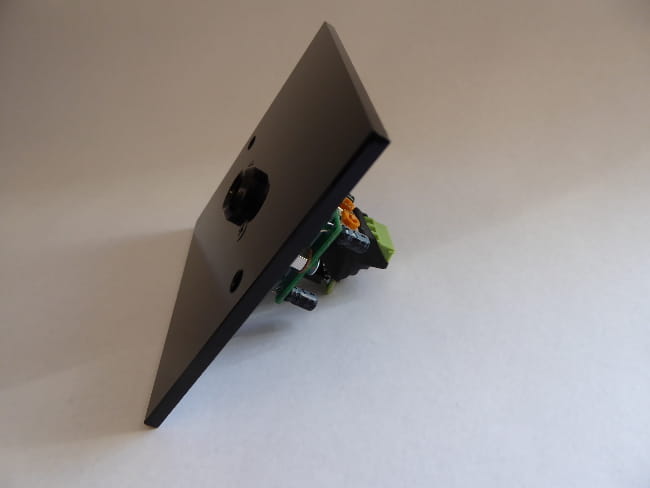

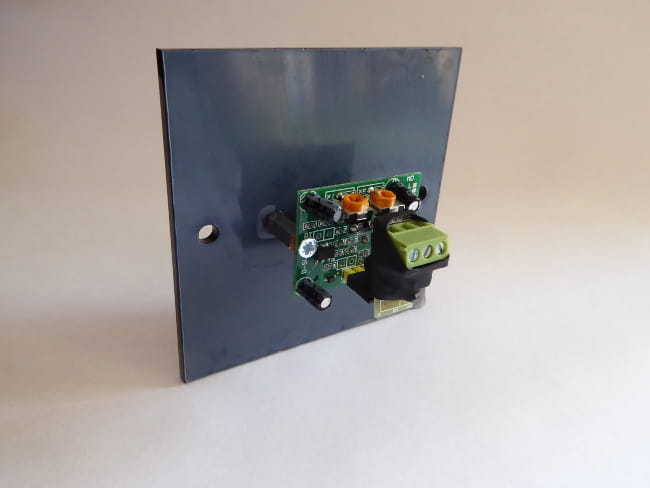

Maskownica bez otworów montażowych na czujkę (3-otworowa)

Czujkę PIR bez kopułki należy umieścić w standardowej puszcze podtynkowej i zaklinować ją dowolną metodą, aby była nieruchoma. Małą czarną tulejkę należy włożyć do centralnego  otworu maskownicy, a całą maskownicę przykręcić do puszki montażowej (wkręty nie są częścią zestawu, można użyć wkrętów dostarczonych z puszką lub dowolnych pasujących rozmiarem). W przypadku, gdy kąt widzenia czujki po zastosowaniu małej tulejki okaże się zbyt wąski, można powiększyć centralny otwór w maskownicy (we własnym zakresie) i zastosować większą tulejkę.

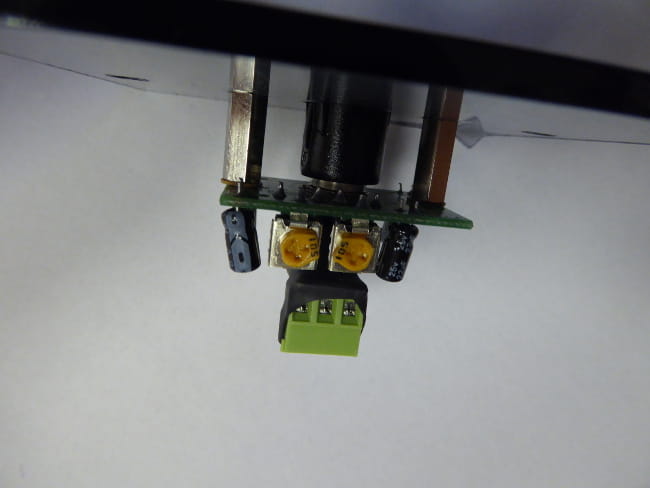

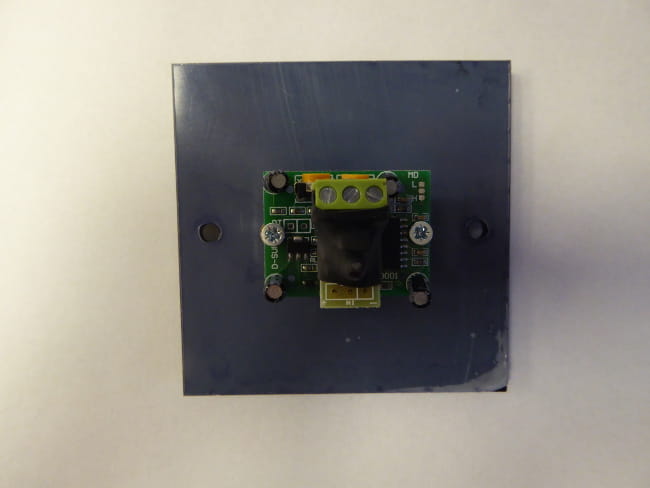

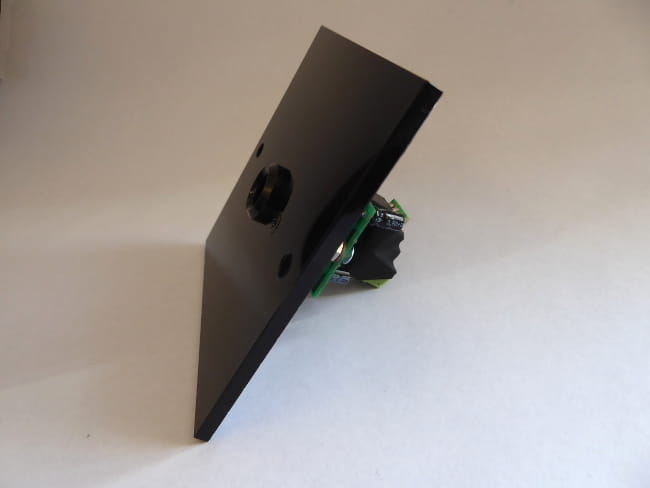

Maskownica z otworami montażowymi na czujkę (5-otworowa)

Czujkę PIR po zdjęciu kopułki należy przykręcić przy pomocy dołączonych wkrętów do maskownicy (małe wewnętrzne otwory). W otwór centralny maskownicy należy wsunąc wiekszą z plastikowych czarnych tulejek. Tak przygotowana maskownicę z czujką montuje się na standardowej puszcze podtynkowej fi60mm. Do przymocowania służą małe zewnętrzne otwory w maskownicy (wkręty nie są częścią zestawu, można użyć wkrętów dostarczonych z puszką montażową lub dowolnych pasujących rozmiarem). W przypadku, gdy kąt widzenia czujki po zastosowaniu dużej tulejki okaże się jeszcze zbyt szeroki, można go ograniczyć umieszczając miejszą z tulejek wewnątrz dużej.

Mini maskownica (1-otworowa)

Czujkę należy umieścić w przygotowanym wcześniej otworze, którego rozmiar musi byc mniejszy niż rozmiar mini maskownicy. Zablokować pozycję czujki (zabezpieczyć przed mozliwością przemieszczenia się). Czarną większą plastikową tulejkę wcisnąć w otwór w maskownicy. Umocować maskownicę przy pomocy kleju, silikonu, taśmy dwustronnej itp. tak, aby zasłonić otwór montażowy i aby otwór w tulejce pokrywał się z elementem PIR czujki. W przypadku, gdyby kąt widzenia czujki byl zbyt szeroki, można go ograniczyć umieszczając mniejszą tulejkę wewnątrz większej. Dodatkowy wpływ na pole widzenia czujnika daje manipulowanie odległością elementu PIR czujki od maskownicy z tulejką (głębokość montażu czujnika PIR).
